助力機械手又稱平衡器、平衡環、氣動助力器等，由于其具有省事，省力的特點，被廣泛應用于現代工業中的各個領域，如：大型物料的移載，搬運，大型設備的精確定位、裝配等場合，總之，在現代生產中，無論原料的接受還是半成品的加工、生產、配送等環節，都發揮著不可替代的作用。

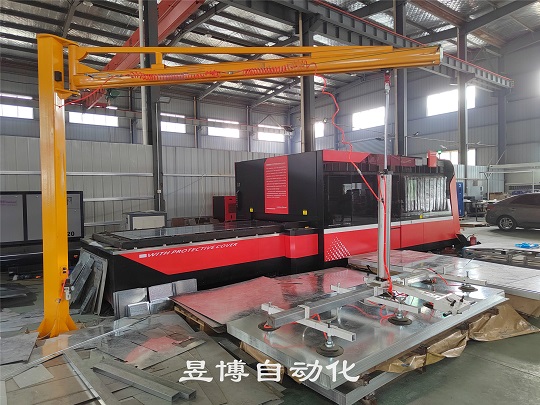

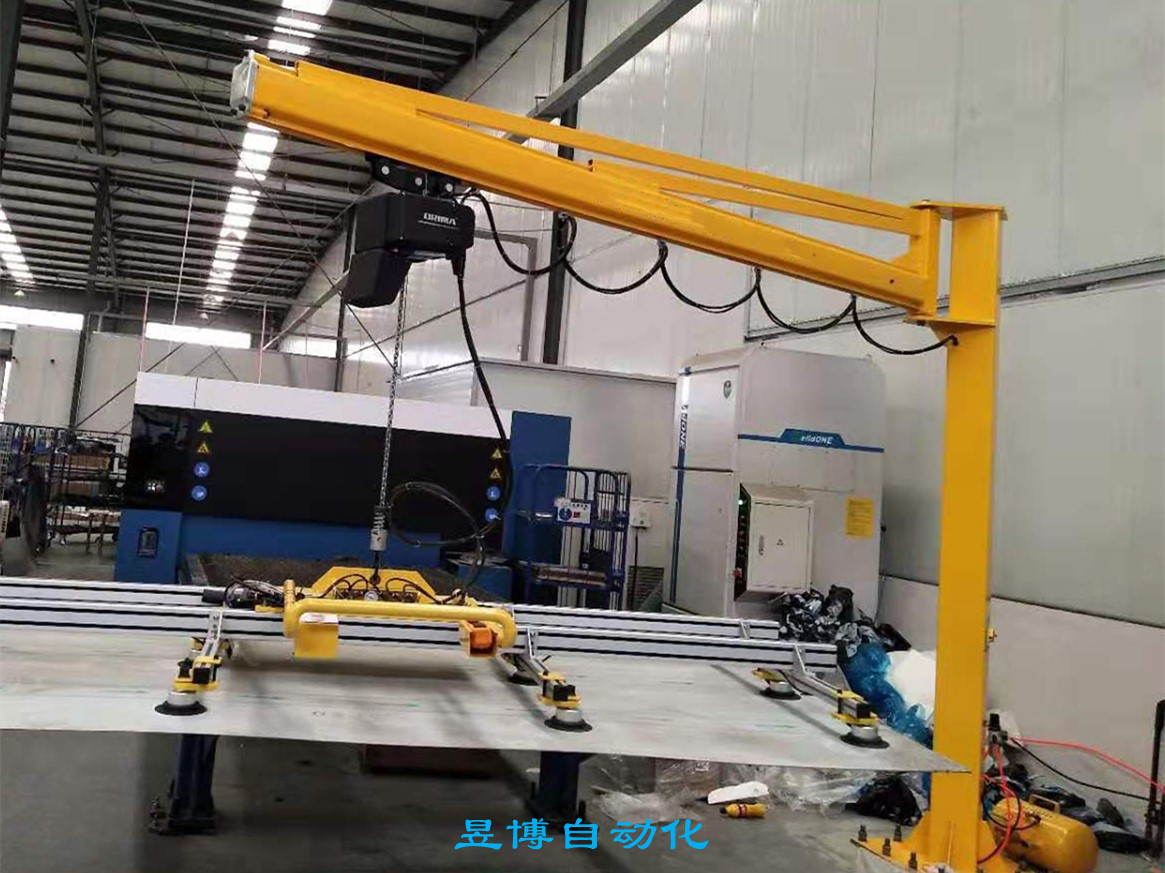

   在激光切割上料助力機械手上料方式中，主流還是用真空吸盤吸住板材上料的方式。因?yàn)檫@種方式投資成本低，即使板材厚達20mm，只需1人實現安全上料。

   我每天都在與用戶溝通激光上料的問題，發現有大部分用戶對真空吸盤原理的實用性、安全性不了解、有疑慮。在此，簡單解析一下真空吸盤的原理和注意事項。

   一、真空吸盤的壓力原理：

   顧名思義，是靠真空壓力來吸住抓取板材的。

   板材表面比較平整，吸盤唇邊比較軟比較薄，可以跟板材貼合。真空泵抽真空，吸盤內腔也就產生真空，形成真空負壓。

   吸盤吸力=壓強（真空度、吸盤內外的氣壓差）*吸盤的面積

   真空度越高，吸力越大；

   吸盤尺寸越大，吸力越大。

   二、動態下的吸力安全性：

   根據德國專業真空公司測試的數據，使用常規電葫蘆產生的加速度，真空壓力的安全系數要求是2倍。為確保安全，昱博自動化在配置吸盤、設置安全真空壓力時，是在60%真空度的條件下，計算吸盤的理論吸力，再除以2倍安全系數，得出需要的安全吸力。

   吸力的安全系數，與板材搖晃的程度有關，搖晃越厲害，安全系數要求越高。板材晃動越小，安全系數可以越小。為了讓用戶上料更安全，昱博自動化設計雙主梁，電葫蘆高度夠的條件下，可以用4根吊帶固定在雙主梁的4個吊點上，上料時板材就平穩很多，更安全。
