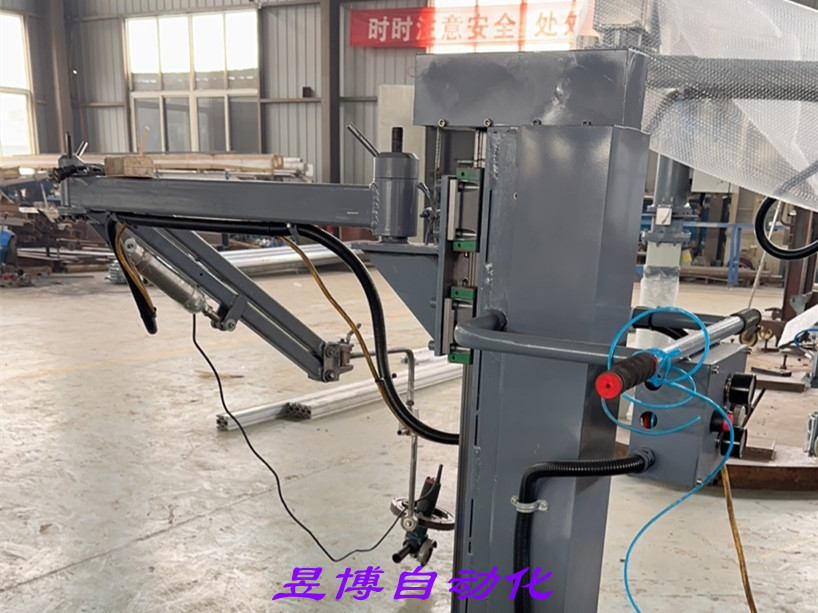

3arm助力機械手全懸浮狀態使得工件在機械手臂的工作范圍內可以輕松地前后左右上下移動到任何位置，而操作人員只需對工件施加微小的推力或拉力即可破壞氣壓平衡，使工件高效地完成轉移。這不僅提高了工作效率，而且避免了產品對接時的碰撞，保護了工件和工作環境的完整性。零重力機械手能搭載各款電動工具，氣動工具，液壓工具，起到助力臂架，助力機械手之功效。

   3ARM助力機械手控制氣路的設計是一個綜合性的工程任務，需要考慮多個方面以確保機械手的穩定運行和高效性能。下面，昱博自動化為您分享3ARM助力機械手控制氣路設計資料：

   一、設計背景與目的

   助力機械手，作為一種能夠自動平衡負載重量的裝置，廣泛應用于各種工業環境中?？刂茪饴返脑O(shè)計對于保證機械手的正常運作、提高作業效率和安全性具有重要意義。

   二、設計要點

   1、信號數據反饋分析：

   ①構成：主要由主氣控制閥裝置、或門裝置以及氣缸裝置共同構成。

   ②功能：通過接收氣缸的反饋壓力數據和空負載數據的邏輯或門數據，確保氣缸裝置的輸出與輸入壓力值維持平衡狀態。

   2、空負載的比選：

   ①構成：包括或門、氣體控制角度閥、空負載調整按鈕裝置、負載氣體控制壓力調節閥裝置以及空載氣體控制壓力調節閥裝置。

   ②功能：通過反映機械手裝置有無負載的數據，為數據反饋分析提供必要信息。

   3、氣源處理：

   ①構成：包括調節壓力裝置、過濾裝置以及從廠房區域進行的引氣。

   ②功能：確保將可靠、非潮濕且干凈的壓縮空氣傳遞到空負載比選區域以及氣缸裝置。

   三、實際運行中的控制步驟

   1、氣體源頭處置：廠房內部的氣體經過氣體源頭處置部件進行調整后，被分為三組信號氣體線路和一組動力氣體線路。

   2、動力氣體線路：根據先后順序經過單向閥裝置、主要?dú)怏w控制減壓閥裝置的動力端口后，為整個氣缸設備供給動力氣體來源。

   3、信號氣體線路：

   第一組：經過手動換向閥裝置和氣體控制換向閥裝置，對從負載氣體控制壓力調節閥裝置傳遞過來的負載數據信號進行通斷比選控制操作。

   第二組：同樣經過負載氣體控制壓力調節閥裝置和氣體控制換向閥裝置，為氣體驅動換向閥裝置傳遞負載數據信號。

   第三組：經過控制氣體壓力調節閥裝置和或門裝置，與從氣體控制換向閥裝置傳遞過來的信號數據進行邏輯或處理。

   四、總結

   3ARM助力機械手控制氣路的設計是一個涉及多個復雜環節的過程，包括信號數據反饋分析、空負載的比選以及氣源處理等關鍵部分。通過精確設計這些環節，可以確保機械手在搬運、移載、裝配等作業中表現出色，提高生產效率和安全性。
